آپ ٹی ٹیپ کو کیسے کچلتے ہیں؟

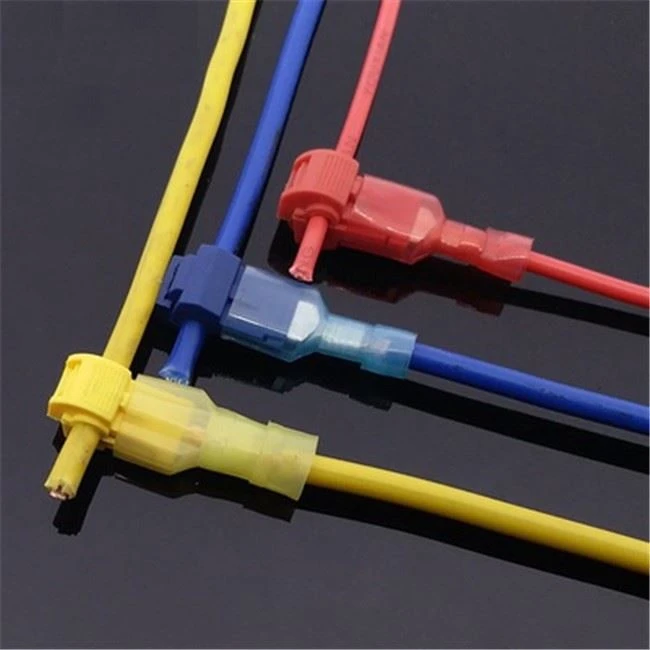

ٹی ٹیپ کنیکٹرنل کنیکٹر کے نام سے بھی جانا جاتا ہے، موجودہ تار سے برانچ کنکشن بنانے کا تیز اور موثر طریقہ فراہم کرتا ہے بغیر اسے مکمل طور پر کاٹنے یا اتارنے کی ضرورت کے۔ یہ طریقہ خاص طور پر آٹوموٹو، الیکٹرانکس، اور DIY ایپلی کیشنز میں مفید ہے جہاں فوری، قابل اعتماد وائرنگ کی ضرورت ہوتی ہے۔

• ٹی ٹیپ کنیکٹر کو صحیح طریقے سے کچلنے کا طریقہ یہاں ہے:

مرحلہ 1: اپنے اوزار اور مواد جمع کریں۔

آپ کو ضرورت ہو گی:

آپ جن تاروں کے ساتھ کام کر رہے ہیں ان کے لیے درست سائز کے ٹی ٹیپ کنیکٹرز

کرمپنگ چمٹا (بہتر کنٹرول کے لیے ترجیحی طور پر ایک ریچٹنگ کرمپر)

مرد سپیڈ کنیکٹر (کنکشن مکمل کرنے کے لیے)

وائر اسٹرائپر (اختیاری، کنیکٹنگ تار کو تیار کرنے کے لیے)

مرحلہ 2: درست سائز کا ٹی ٹیپ کنیکٹر منتخب کریں۔

ٹی ٹیپ کنیکٹر مختلف وائر گیجز کو ایڈجسٹ کرنے کے لیے مختلف سائز میں آتے ہیں۔ صحیح سائز کا انتخاب ایک محفوظ اور ترسیلی کنکشن کو یقینی بنانے کے لیے ضروری ہے۔ وائر گیج کا سائز چیک کریں، عام طور پر ٹی ٹیپ کنیکٹر پر ہی اشارہ کیا جاتا ہے، اور یقینی بنائیں کہ یہ اس تار کے گیج سے میل کھاتا ہے جس کے ساتھ آپ کام کر رہے ہیں۔

مرحلہ 3: ٹی ٹیپ کو مین وائر پر رکھیں

ٹی ٹیپ کنیکٹر کھولیں اور مین تار (جس تار میں آپ ٹیپ کرنا چاہتے ہیں) کو سلاٹ میں رکھیں۔ اس بات کو یقینی بنانے کے لیے تار کو احتیاط سے رکھیں کہ بند ہونے پر کنیکٹر کے اندر موجود دھاتی بلیڈ اسے درست طریقے سے چھید دے گا۔

مرحلہ 4: ٹی ٹیپ کنیکٹر کو بند کریں۔

اپنے کرمپنگ پلیئرز کا استعمال کرتے ہوئے، ٹی ٹیپ کنیکٹر کو نچوڑیں۔ کنیکٹر کے اندر دھاتی بلیڈ مین تار کی موصلیت کے ذریعے سوراخ کرے گا، جس سے کاپر کنڈکٹر اندر سے رابطہ کرے گا۔ یقینی بنائیں کہ آپ تار کو نقصان پہنچانے سے بچنے کے لیے یکساں دباؤ لگاتے ہیں، اور چیک کریں کہ ٹی ٹیپ محفوظ طریقے سے بند ہے۔

مرحلہ 5: مرد سپیڈ کنیکٹر کو برانچ وائر سے جوڑیں۔e

اب، برانچ وائر (وہ تار جسے آپ سرکٹ میں شامل کرنا چاہتے ہیں) لیں اور سرے سے تقریباً 1/4 انچ (6 ملی میٹر) موصلیت کو ہٹا دیں۔ مردانہ اسپیڈ کنیکٹر کے بیرل میں چھینی ہوئی تار ڈالیں، پھر کنکشن کو محفوظ بنانے کے لیے اپنے کرمپنگ پلیئرز کا استعمال کریں۔ اس بات کو یقینی بنائیں کہ کرمپ سخت ہے اور تار کو محفوظ طریقے سے جگہ پر رکھا ہوا ہے۔

مرحلہ 6: T-Tap میں Male Spade کنیکٹر داخل کریں۔

آخر میں، ٹی ٹیپ کنیکٹر میں مرد سپیڈ کنیکٹر داخل کریں۔ یہ مین تار اور برانچ تار کے درمیان کنکشن کو مکمل کرتا ہے۔ اس وقت تک مضبوطی سے دبائیں جب تک کہ سپیڈ کنیکٹر محفوظ طریقے سے ٹی ٹیپ میں نہ بیٹھ جائے۔

مرحلہ 7: کنکشن کی جانچ کریں۔

ایک بار جب سب کچھ جڑ جاتا ہے، تو مناسب چالکتا کو یقینی بنانے کے لیے سرکٹ کی جانچ کرنا اچھا خیال ہے۔ آپ تسلسل کی جانچ کرنے کے لیے ملٹی میٹر استعمال کر سکتے ہیں یا اگر ایسا کرنا محفوظ ہے تو سسٹم کو پاور اپ کر سکتے ہیں۔

• crimping کے فوائد

1. سامان کی وائرنگ اور انڈور وائرنگ کے لیے استعمال کیا جاتا ہے۔

2. تاروں کو ایک دوسرے سے اور آلات سے جوڑنے کے لیے استعمال کیا جاتا ہے۔

3. ایک مخصوص تار قطر کی حد اور مواد کی موٹائی کے لیے موزوں کرمپنگ ڈھانچہ حساب کے ذریعے حاصل کیا جا سکتا ہے

4. اسے صرف کرمپنگ اونچائی کو ایڈجسٹ کرکے مختلف تاروں کے قطروں کو کچلنے کے لئے استعمال کیا جاسکتا ہے۔

5. مسلسل سٹیمپنگ پیداوار کے ذریعے کم لاگت

6. خودکار crimping

7. سخت ماحول میں مستحکم کارکردگی

• کرمپنگ کے لیے صحیح ٹولز استعمال کریں۔

1. ننگی crimping ٹرمینل

مقعر اور محدب دانتوں کا استعمال کرتے ہوئے ایک جگہ پر کچلنا۔

2. موصل crimping ٹرمینل

دو جگہوں پر کرمپنگ، تار کا بنیادی حصہ اور میان کا حصہ۔

3. نابینا مرد ٹرمینل

بٹ تار کے صرف "بنیادی حصے" کو کچلنا۔

• کوالیفائیڈ کرمنگ کے لیے تقاضے:

1. تار:

1) تار کا قطر ٹرمینل کے قابل اطلاق crimping کے لئے ضروریات کو پورا کرنا چاہئے.

2) تار اتارنے کو ضروریات کو پورا کرنا چاہئے (مناسب لمبائی، کوٹنگ کو کوئی نقصان نہیں، آخر میں کوئی کریکنگ یا کانٹا نہیں ہے۔

2. ٹرمینل

1) مختلف شکلوں کے مطابق، اسے کھلی بیرل کی قسم اور بند بیرل کی قسم میں تقسیم کیا جاسکتا ہے۔

2) مختلف ملعمع کاری کے مطابق، اسے ٹن چڑھانا، چاندی چڑھانا، سونے کی چڑھانا، نکل چڑھانا، وغیرہ میں تقسیم کیا جا سکتا ہے۔

3) یہ اس بات سے پہچانا جا سکتا ہے کہ آیا اس میں موصلیت کا کرمپنگ یا سگ ماہی کے پرزے ہیں۔

3. Crimping کے اوزار
